倾斜图像的工作流程

2005年，Blom Aerofilms成为欧洲唯一的唯一倾斜空中成像技术的持牌特许经营者。然而，在15个国家/地区的计划收集受到无法有效跟踪和管理通过工作流程的纯粹数量的。该解决方案是自动化的基于Web的空间数据管理系统（SDMS），其工作流程效率提高了近30％。

Blom集团看到了纽约罗彻斯特市Pictometry International公司的斜向技术的巨大潜力，到目前为止，许可证覆盖了西欧和中欧的26个国家。该许可包括购买15个相机系统，包括处理从飞行计划、数据存储和检索到处理和交付的每个阶段的软件。建立了两个处理设施，一个在英国，一个在意大利，并收集了数百个城镇的图像;一年就有300万。尽管一些市政当局被认为是投机的对象，但还是收到了许多商业订单，其中包括一份来自微软(Microsoft)的大合同，该合同为快速交付终端产品创造了巨大的需求。

斜体成像

贴纸倾斜系统包括一套五个自然色天线相机：一个点到Nadir，四个是40°偏转角的偏离Nadir。地面上的每个点在单次通过期间从至少12个透视图成像。矫正性图像具有高摄影测量精度。倾斜图像在非Nadir视图中揭示了Nadir视图中通常不可见的功能，包括税收评估，战术执法，物业管理和工程的应用程序。在欧洲，倾斜图像在线黄页用户中流行，享受商店，酒店和旅游景点的街道三维景色。

手动努力

在如此多的国家，斜向图像采集限制了对庞大数据的跟踪和管理。在10到15厘米的分辨率下，一个项目的斜向图像会占用很多g的空间。其他数据和文件，如航线形状文件，GPS和IMU点，以及数字地形模型，也必须被存储和检索。在工作流中的任何时刻，可能需要从五个存储位置访问和服务两个tb的数据。寻找图像和其他数据，将它们与地面位置相匹配，并确保它们在正确的时间到达正确的工作站，这些都是艰苦的手工工作。此外，倾斜处理涉及5个桌面软件应用，27个离散步骤，几乎都需要人工监督。在给定的时间里，管理人员花了很多时间来确定数据文件在工作流中的位置。此外，为客户提供最新的情况报告迫使管理人员亲自向两个处理设施的主管和技术人员询问情况。因此，数据跟踪和报告成为了一个隐藏的，但重要的，对效率的拖累。

解决尺寸

对商业数据管理软件的检查显示，这些软件过于狭隘地专注于处理数据。因此，解决方案是围绕管理整个工作流的概念构建的。其起点是土地注册系统(LRS)，这是一个由国际土地系统公司(ILS)早期构建的现成软件包，用于自动注册、归档和授予土地所有权，并提供内置的空间数据处理功能。LRS设计易于适应几乎任何土地管理工作流程，这种灵活性使空间数据管理系统(SDMS)解决方案的创建成为可能。单个原始斜角图像的大小约为32MB，这妨碍了处理，因为大多数软件都是设计来处理这种大小的马赛克文件，并对其进行部分处理。然而，一个原始的斜视场景必须进行整体处理，这是通过修改一个企业级的开源内容管理应用程序Alfresco来解决的，该应用程序存储文件，然后使用LRS的图像服务器技术在Pictometry环境中移动文件。

自动化

SDMS在斜向工作流的五个阶段中自动化和控制了许多操作。内部开发的软件与现有的业务流程集成在一起，以尽可能地消除手工工作。例如，该软件会自动填充Pictometry查询屏幕上的字段，这节省了时间，并消除了按键输入错误。即使必须手动输入信息，也可以使用它自动填充其他字段，并决定下一步的操作。这使得处理流从一个步骤移动到另一个步骤，而不管技术人员是否在场。例如，处理来自Applanix IMUs的遥测数据是一项劳动密集型工作，因为人类必须经过一长串是/否的下拉菜单鼠标点击。通过SDMS处理，经过序列已经减少了30%。

跟踪数据

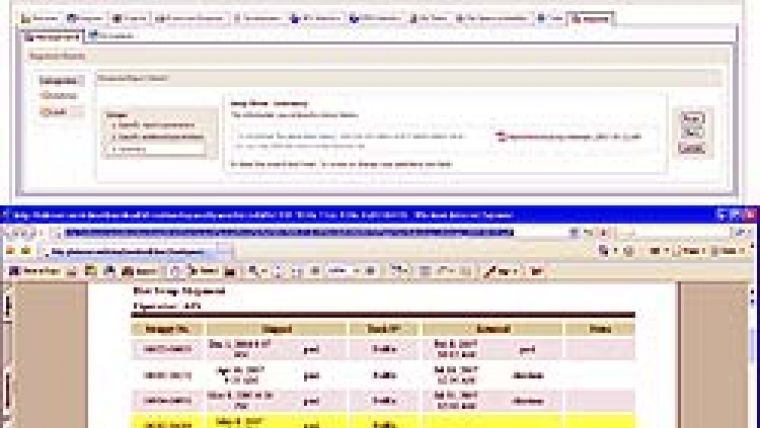

SDMS还跟踪产品生成所需的所有数据的位置和状态。从飞行规划模块开始，系统将飞行路径的每一帧分配给地面上合适的基于gis的多边形。接下来，所有收集到的图像、GPS点和IMU数据集都被标记到这个多边形上。当原始数据被送到两个处理设施中的一个时，SDMS会跟踪每个数据的存储位置，无论是在Oracle数据库中还是在磁盘驱动器上，并消除了手动搜索数字数据文件的情况。如果软件不能直接访问数据文件，就会自动生成一封电子邮件，告诉用户需要什么文件、文件的位置以及应该发送到什么地方。跟踪功能还通过自动创建每日电子表格报告(图1)为生产经理节省了时间。这些报告提供了关于给定项目在工作流程中的位置的更新细节，以及产品将在何时完成的估计。报表可以直接查询，允许对来自客户的查询进行即时响应。

网络访问

此外，通过网络访问SDMS是可能的，这提高了客户的透明度，他们可以通过互联网登录SDMS并查询系统本身来监控进度(图2)。系统嵌入ArcGIS Server,以便客户或管理人员可以查看欧洲地图,点击一个感兴趣的领域获取进度统计数据空间和表格形式通过鼠标点击(图3)。标准变焦和潘工具可用于导航的基本图选项来查看图像。外部人员可以根据需要与生产进行互动;例如，在空中采集期间，飞行员可以从他们的掌上电脑登录到SDMS，并输入注释，以表明在任务期间对计划航线的更改或偏差。

重大收益

新的SDMS解决方案是完全可操作的，实施是成功的，并取得了显著的收益。下一步将进一步实现企业访问，以允许分布式处理。不久，来自欧洲多个工厂的员工将通过远程访问一个中心位置来执行处理步骤。这将进一步提高数据处理和管理的效率。

确认

感谢奈杰尔·埃德米德。
