当你想要的GNSS地图应用程序不存在…做一个

通过薇薇恩·华莱士 • 2016年10月11日

过去，Questar Gas的检查员要花半个小时收集一个地点的管道资产，然后用八周时间绘制出工作的最终地图。据Vivienne Wallace报道，如今，使用GNSS技术，收集数据只需10分钟，而地图则可以立即获得。

Questar Gas是美国一家天然气分销公司，服务于犹他州、怀俄明州西南部和爱达荷州东南部的一小部分地区。公司现有员工约880人。特伦·贾尔斯(trengiles)是由15名天然气检查员组成的GPS支持/检查小组的运营主管。

犹他州约有290万人口，是美国增长最快的州之一，也是失业率最低的州之一。因此，Questar Gas必须满足新的住宅和商业开发项目对管道的持续需求，以及更换老化的现有管道。

Questar Gas资产管理的一个关键方面是准确跟踪、定位和记录管道。该公司使用已构建的信息来更好地管理维护，并准确地与资产所在的其他各方进行沟通。“我们需要记录管道的位置。虽然我们在管道上使用了铜示踪线，但这条线可能会断裂，所以我们仍然需要进行建造。”Giles解释道。Questar Gas还利用竣工信息准确地向承包商付款。

不知道天然气管道的准确位置的后果是众所周知的:Questar gas的工作人员或第三方，无法防止损坏发生，或快速响应维修故障或损坏的管道。搜索管道会浪费时间。贾尔斯表示:“我们必须能够确定那条线的位置。”

磁带和素描-三次!

直到最近，为了制作成地图，Questar的检查员必须先用卷尺测量距离，然后在工作中粗略地手绘一张地图。后来，他们经常在公司的车上，用笔记本电脑上简单的CAD软件第二次绘制地图。这个版本被发送给了一个postmapping小组，他们第三次绘制地图。整个过程是劳动密集型和漫长的，大约需要8周，并且容易出现人为错误。

这一漫长过程的一个缺点是无法将资产位置快速传达给第三方。在一个大项目中，可能需要几个月的时间才能将地图交付给第三方承包商，比如那些标明人们表示想要挖掘的公用事业地点的公司。188asia备用网址信息的缺乏给其他公司的项目造成了相当大的延误。188asia备用网址

在收集数据时，检查人员会试图将管道的位置与当地的建筑物、路缘或栅栏等特征“联系起来”。这种做法是有问题的;随着时间的推移，环境可能会改变，导致特性被替换或移动。例如，如果一条街道被加宽，那么路边石与测绘中记录的管道之间的距离将不再相同。

工作流程

Questar Gas希望通过开发一种利用GNSS收集定位信息的工作流程来提高其精确度，并更快地制作地图。然后将新数据与公司Esri数据库中的现有数据进行集成。然而，当他们决定引入这个变更时，没有软件解决方案可以完全满足它的需求。

Questar Gas联系了科罗拉多州柯林斯堡的软件开发团队CartoPac，帮助他们创建一个用于绘制天然气管道地图的移动应用程序。CartoPac在使用Trimble GPS探路者工具创建GIS应用程序方面具有专业知识。

该项目不仅包括工作流和应用程序开发;他们还培训煤气检查员成为制图专家。几个月内，Questar Gas就有了一个可行的模型，从那以后一直在稳步更新。该公司现在使用GNSS技术来绘制其服务、主干和结构的地图。他们捕获的数据精确到10-15厘米，并且是标准化的，可以立即被支持人员、建筑承包商、位置专家和泄漏调查检查员等第三方访问到公司的Esri GIS数据库。

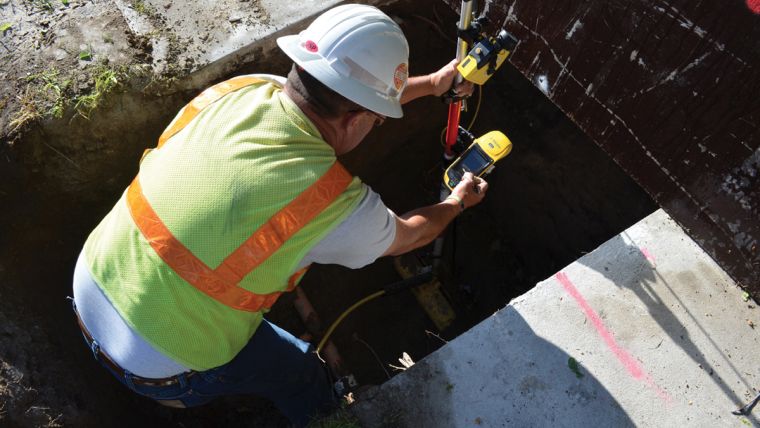

Questar Gas在Trimble GeoExplorer 6000和最新的Geo 7X手持设备上运行其地图应用程序。“感谢我们的特林布尔设备，”贾尔斯说。“我们和任何人一样，甚至比任何人都更努力地使用它。我们的大多数系统每天使用8到10个小时，每周使用5到6天。”该手持设备运行在一个漫游者杆与特林布尔和风天线。如果检查人员不能通过将探测车的杆子放在它上面来收集点——例如，在一个建筑物的角落里——那么他们就使用一个也附在杆子上的激光测距仪来到达点。

Questar Gas连接到犹他州的Trimble VRS网络，该网络通过地面参考站网络提供实时的10cm精度。在没有网络的情况下，次日GNSS数据将以10-15cm的精度进行后处理。贾尔斯说:“我们采用了实时工作流程，这样我们就可以收集数据，并立即了解正在收集的数据。”当管道铺设完成后，Questar Gas的检查员将他们的设备带到工作现场，在埋管前对管道的建成结构进行测量。那时，检查人员被要求绘制，用贾尔斯的话来说，“一切”。

“该公司对地图非常挑剔，”他表示。“所以他们不只是测量总电量。它们包括每一个管道，每一个配件和每一个气体输送到的结构。他们还将该地点与尽可能多的特征联系在一起，包括消防栓和路灯等。”

在绘图过程中，CartoPac软件要求检查人员完成数据收集表单，这些表单在工作流完成之前不能退出。这种约束确保所有数据是可追溯的、可验证的和完整的;确保品质，安心。贾尔斯补充道:“我们的首席合规官喜欢我们在GNSS方面所做的工作。”“他是我们最大的支持者之一。”由于数据收集现在是标准化的和一致的，结果不开放解释，进一步确保数据的准确性。

建筑的照片

地图应用程序的另一个重要特性是它能够拍摄地理参考照片。“我不得不说，这些照片是我使用GNSS时最喜欢的方面之一，”贾尔斯说。“摄像头位于设备的顶端，所以在CartoPacbuilt工作流程中，检查员可以广泛地观察隔水管的位置，然后查看服务水龙头。有这张照片真的很好，因为它让你知道地下有什么。”贾尔斯补充说，这些照片是一种保险，可以防止公司因打破窗户或错误安装设备等违法行为而提出索赔。他们可以简单地将照片的副本发送给索赔人，以证明Questar Gas公司没有过错。

结果

自2012年以来，Questar Gas已经使用它的新应用程序，绘制了49853项服务和2583公里的主要管道，所有这些都在10厘米的精度范围内。

“这是一个简单的事实，我们现在知道我们的天然气管道埋在哪里，”贾尔斯说。此外，我们还显著提高了生产率、信息准确性、合规实践、安全和整体资产管理。从管道铺设到退役，我们都在进行优化管理。”贾尔斯补充说，很难量化效益或生产率的提高。他说:“检查人员过去常常手工收集数据并绘制出来。”“现在我们可以花更多的时间进行详细检查，确保更高质量的工作。

新地图系统的另一个意想不到的好处是，大多数Questar员工都很喜欢它。该公司的大部分员工正在老龄化，尽管对技术存在一些担忧，但人们还是热情地采用了这一系统，因为它让工作变得更轻松、更愉快。一名员工甚至计划推迟退休，因为他的工作时间被如此改变。
