Topcon在奥林匹克公园举办的精英展

GW最近看到Topcon的Elite软件套件是如何与该公司最新的硬件集成在一起的。场地就在一座难看的、或者说优雅的钢结构雕塑旁边，这取决于你怎么看。这座雕塑的名字叫“阿塞洛-米塔尔轨道”(AcelorMittal Orbit)。从斯特拉特福德车站出发，要经过充满诱惑的西田购物中心，并密切注意容易错过的标志，长途跋涉才能到达这里。

在GW的9 / 10月刊中，我们报道了Topcon针对调查专业人员的一套新的集成硬件和软件。去年11月，我们有机会从Topcon的Peter Roberts和Mark Billingsley(该公司地理空间和建筑部门的高级培训师)那里了解到这套套件可以做什么。

在这个时代，客户希望给测量员CAD设计图纸，这样他们就可以把它带到现场进行施工，罗伯茨有一个愿景，通过软件把测量员从钉击器提升到现场数据管理器。所以让我们看看Topcon的解决方案如何帮助这个过程。

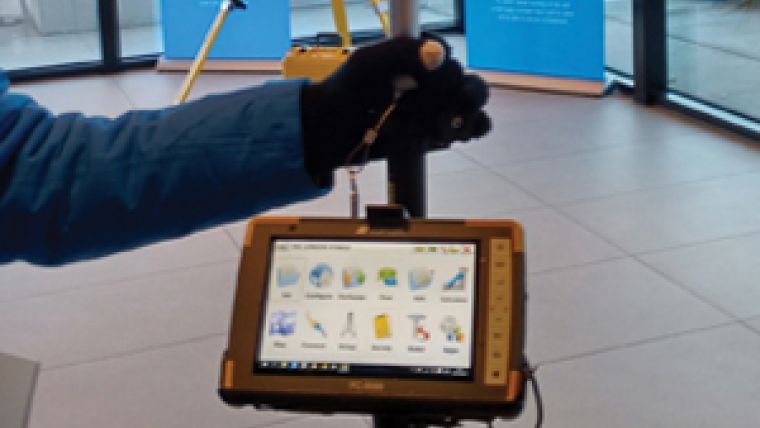

正如之前报道的那样，Elite依赖于Topcon公司的MAGNET企业软件，该软件现在已经发布了4.0版本。elite目前的硬件产品线包括全新的GT系列全站仪、6种型号的超声波电机、明亮的彩色触摸显示器和集成蜂窝调制解调器;混合GNSS是一个452通道的接收机，重量仅为1公斤，可以用作网络漫游者或基站;以及FC5000控制器，这是一款运行Windows 10、带有4g SIM卡的坚固平板电脑。Topcon还为他们的细节杆引入了倾斜功能(高达15°的垂直将被修正)。

MAGNET被称为企业云解决方案，是Topcon将现场与办公环境连接起来的方式。电场单元之间有了蜂窝网络连接和Wi-fi，传输数据应该是轻而易举的事。马克•比林斯利将该系统视为iPhone:你拍下一张照片，它立刻就会进入iCloud，任何有权限的人都可以在浏览器中查看。“这是一个三方通信——领域、云、办公室。它可以让在世界任何地方工作的任何人通过互联网连接同时访问数据文件。”

在演示系统时，Billingsley展示了如何通过特定的电子邮件地址定义用户的访问。上传很简单，并遵循与Dropbox类似的原则。为每个项目设置文件:单击一个项目立即将用户与该项目同步，从而允许数据传输。调查本身可以被查看，检查和覆盖在背景图像或地图上。上传完成后，系统可以向项目循环中的其他人发送短信。用户还可以查看当前在线的其他用户。一个“聊天”消息出现在控制器上，而不是可能被关闭的个人手机上。

像现在的大多数解决方案一样，MAGNET Office是通过一系列应用程序来驱动图标的。比林斯利认为它是“把硬件和软件结合在一起的粘合剂”。核心应用程序是数据管理器和地图，这是地理参考调查。他说:“磁铁给你的是调查的报告和可视化。”数据在电子表格环境中查看。报告功能还包括生产力，管理人员可以通过确定时间、距离和捕获的顺序来了解调查人员的生产力。你被监视了!

一旦进入云中，原始数据就可以在进入CAD文件(Bentley或Autodesk)之前进行处理和完整性检查。观测结果是通过GNSS还是光学读数来识别的。

Billingsley演示的“道路”应用是一款综合设计工具，包括平面、剖面图和横截面视图，以及交叉口、次等级、切割和填充体积比较，甚至是3D模拟。从那里，调查可以平滑，添加路边石，横截面创建在定义的间隔。一旦完成，文件可以发送到客户端，回到现场进行设定或机器控制系统。

Topcon在公司的所有平台上都使用自己独特的文件格式。它被称为TP3，可以将各种数据，如本地化、GPS校准、道路、甚至是设计文件中的任何实体，整合到一个文件中。它被用于Topcon的应用组合- topo、大规模数据收集、无人机、静态扫描、排水、铁路设计、BIM可视化等。

本文发表在《测绘世界》2017年1月/ 2月
