SLAM技术加速了装饰艺术摩天大楼的制图

巴西的一家建筑公司受益于GeoSLAM手持扫描仪的创新，使得站点团队完成调查的速度比使用传统方法快四倍。

为了制作位于贝洛奥里桑特的一座32层、130米高的装饰艺术摩天大楼的竣工建筑3D图纸，paragam建筑咨询公司获得了GeoSLAM的ZEB-REVO的帮助，一个轻量级移动地图设备，由SLAM(同步定位和地图)技术支持，任何人只要拿着它四处走动就可以操作。

在巴西，几乎每一个复杂的建筑或翻新项目都受到严格的时间限制，可追溯到20世纪40年代的Acaiaca大楼的重大升级也不例外。这座多用途建筑曾经是夜总会、电影院、商店和防空洞的所在地，如今被用作办公场所和礼拜场所。

为了改进电气设备和防火计划，位于贝洛奥里桑特的PARAGRAM公司被委托制作结构的3D图纸，确保满足健康和安全措施，并保持对建筑的重要保护。

与承包商Criar Projetos e Consultoria合作，并使用GeoSLAM的创新，这一过程开始成形。

早期开始

尽管项目规模庞大，PARAGRAM最初计划对建筑进行手工勘测，测量总面积达83.57亿平方米。仅使用激光胶带和纸来记录已建成的结构，估计这种传统的方法需要3名员工花费40多个小时来完成。

为了节省时间和金钱，团队求助于GeoSLAM的ZEB-REVO。它能够在不需要GPS的情况下快速生成精度在几厘米以内的扫描，这使得这项技术对项目管理团队来说是一个有吸引力的前景。

下一个级别

楼梯和电梯的走廊被用作每次扫描的起点，以帮助对齐点云，项目开始了。该扫描仪被设定为在不到20分钟内达到最大连续水平，每次射击之间的重叠最小。

完成建筑内部的全面扫描只需要10个小时，一次操作扫描，另一次拍照记录，建成的建筑3D图纸完成的时间是传统方法的四分之一。

结果

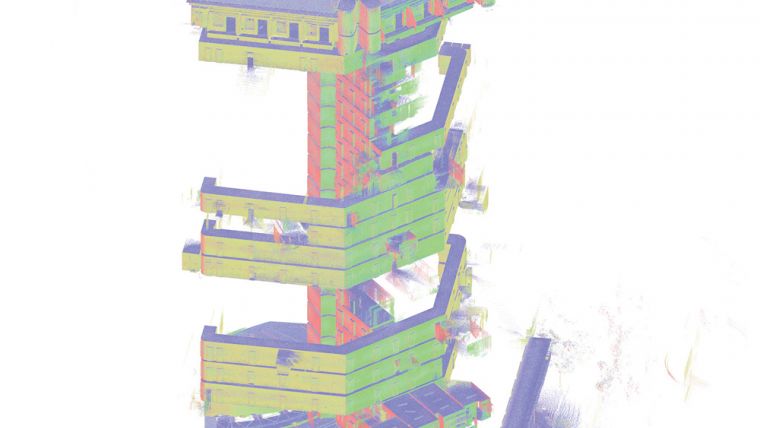

除了提供了速度，团队还对ZEB-REVO的准确性和便携性印象深刻。parram建筑咨询公司的BIM技术顾问Jose Vargas表示:“我们能够收集比最初预期更多的信息，如梁、屋顶桁架和其他结构的注册信息，此外，还对暴露在外的电气设施和机房进行了详细的调查，这些设施和机房很难进入，更不用说耗费时间了。真正引人注目的是捕捉到的信息质量，这很容易融入到BIM表现中，使用Revit软件。这款设备真的很容易操作，我们在点云中捕捉到的细节非常惊人。它使我们达到了用手工测量技术无法达到的精度。”

规划未来

阿卡亚卡建筑是贝洛奥里藏特市备受喜爱的一部分，也是该市历史的独特标志，因其独特的风格和外部雕刻的人物而被载入史册。

这个特别的项目是历史建筑快速现代化的证明，也是一个资产如何演变以满足当前和未来用户的需求的例子，特别是当业主准备作出必要的投资来保存一段历史。

本文发表在2019年5 / 6月的《测绘世界》杂志上
