点云保护计划

保存纪念碑和历史建筑的第一步是完全调查并映射目标;随后是数字化文档，用于将来的研究，参考或重建。借助点云映射和扫描技术，可以快速有效地解决手动测量和文档的问题。

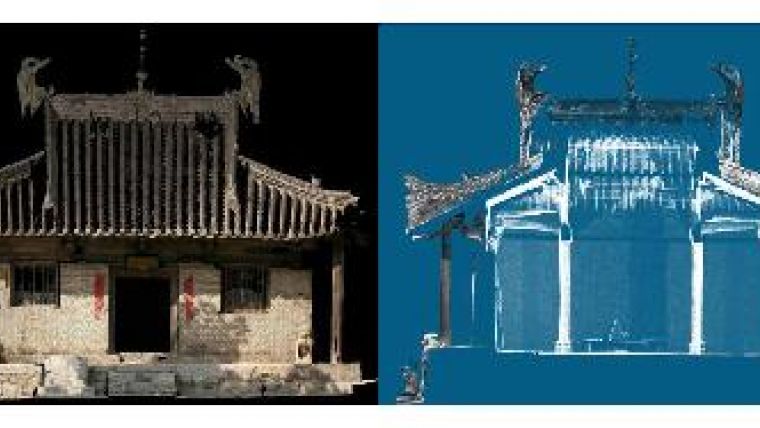

在中国的“保护范围”中有近300,000个古迹和历史建筑;这些结构的保存，救援和重建代表了大量目标。传统的手绘架构师的图表，近距离摄影，以及测量师的结构计划表达了建筑物的关键零件和整体结构。然而，技术限制使古建筑的快速映射和制作三维空间的明确表示。主观人体想象力不能用古老的建筑物详细处理，并且完全准确的映射总是在现有条件下进行。因此，代表与真正的生活之间总是存在巨大差距。然而，使用古建筑的点云提取可以消除缺乏详细数据。呈现细节变得更加自然，视觉上现实。

三维激光
除了整栋建筑的点云数据外，还有一个三维激光扫描应用Ner，结合相关的计算机程序，解决了多维图像分析中的庙宇表面重建问题。生成的图像将提供一种沉浸感，真正地向观众展示艺术细节的时空方面。此外，该方法将提供最精确的参考，而不会实际使用测量工具对任何物体进行操作，从而避免对历史遗迹的潜在损害和影响。

采用kubitPointCloud软件对三维激光扫描数据进行处理，依托AutoCAD强大的支持程序，解决了测量任何盲区的问题。这种功能组合在古迹和历史建筑保护工作中起着过渡性作用。PointCloud程序操纵历史建筑的模型，包括从现场不容易观察到的详细结构。例如，该程序允许用户研究拓扑模型，并模拟和设计重建程序。这可以为历史建筑改造提供准确、全面的结构分析依据。

PointCloud
第一个任务是为历史建筑定义一个坐标系统。激光扫描仪采集数据时，如果工作在不平坦的地形或因地理位置而倾斜的地面上，采集到的点云数据与软件绘制坐标系不匹配。因此，对三维激光扫描仪数据进行采样，并对曲面拟合算法计算的数据点进行采样，将得到一个更精确的曲面。来自古建筑的点云数据可以确定楼层水平;来自建筑的其他点云数据可以确定水平楼层水平。这些信息允许软件自动计算用户坐标系统(UCS)。

下一项工作是获得一个精确的古董轮廓图。一旦确定了UCS，就出现了如何确定建筑表面特征的古色古色轮廓的任务。再次使用收集到的数据点云，根据它们的交点拟合两个相邻的平面，得到科学可靠的直线:古董轮廓。即使在仪器数据中有一个错误或盲区，这里概述的技术仍将呈现出古董物体的真实图像。

空间结构
利用三维激光扫描信息和摄影测量的空间信息对三维结构进行地理参考。点云数据与图像一起导入技术图纸。通过连接绘图、图像和三维点云的控制点，可以计算出摄像机的(内部和外部)方向。图像现在可以覆盖在3D点云上，产生一个真实世界的对象。这两种数据集的合并是该技术的优势所在。

经验
重庆是一个著名的山地城市，许多建筑建筑在古代都建在山坡上。时间的推移、水土流失和地质运动，包括基准面的运动，都导致了相应的位移。kubit PointCloud软件允许我们使用点云数据来定义平面图，从而获得更客观的建筑底层平面图的定义，为数字化测量提供准确的依据。由于中国民居和传统建筑的复杂性，建筑的综合视图需要比其他应用程序通常需要更密集的点云数据。建议进行详细扫描，特别是在同一扫描位置需要详细信息时。这使得古建筑的较小特征也能被更精确地建模。最好避免在古建筑上扫描琉璃瓦;玻璃砖上强烈的阳光会降低点云的数据质量。通过对该数据使用3D制图功能，我们可以将已注册的现场图像组合起来进行手工制图，从而减少扫描数据带来的任何偏差。

结束语
三维激光扫描技术为历史建筑研究和保护提供了新的途径。后处理软件是硬件技术成功的必要基础。点云数据可以精确、高效地绘制立面平面图、剖面图、标高和等值线，这样工程师就可以为保存工作提供准确、有说服力的保证。

确认
感谢Kubit GmbH和所有的员工。
