Aryn Bergman, TL Circle的首席工程师和创始人，经常面临复杂的工程项目，需要在Revit中进行数天艰苦、耗时的BIM建模，通常是从手绘测量、笔记和照片。他最近完成的一个项目涉及一栋高层公寓的一个复杂的环保室，其中的家用热水器需要改造。
(本文由Matterport为您带来)
手工测量锅炉房——从墙壁到管道，从管道到管道，地板到天花板，地板到管道，等等——承包商需要4-5小时来完成，工程师需要4-5天在Revit中建模，以及潜在的后续现场访问。
Bergman也知道传统的激光扫描(比如用徕卡系统)在如此复杂和狭窄的空间中需要大量的扫描位置。除了记录点云所需的时间外，激光扫描也需要比人工测量更长的时间，而且仍然需要手工建模。最后，购买激光扫描仪会给他的预算增加一笔不必要的开支。
因此，他开始寻找新的工具，使建模的MEP房间更有效，而不增加额外的时间或成本的预算。
主要注意事项:
- 为构建模型而进行的手工测量对每个项目来说都是相当大的时间开销
- 需要新的工具来简化和加速建模过程
- 新的工具需要与当前的Revit/ReCap工作流同步
解决方案
Matterport扫描比手动测量快60%，点云速度Revit建模40%

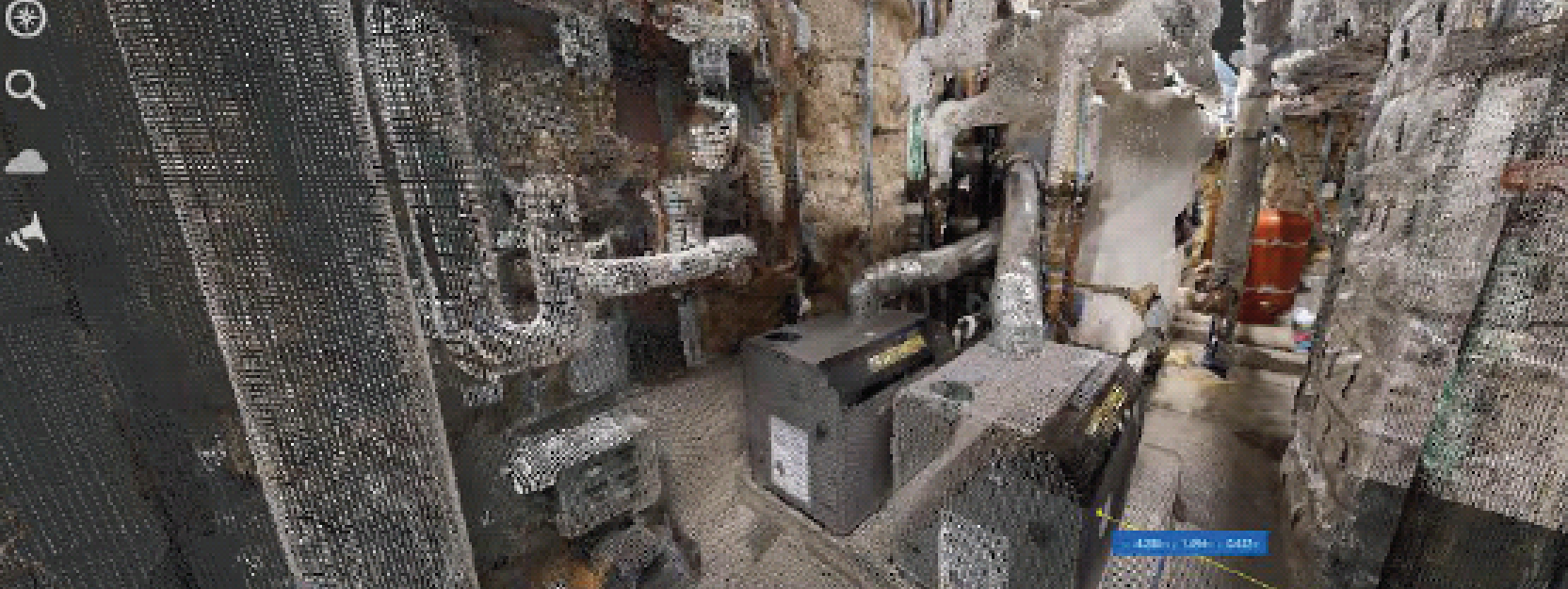

利用Matterport Pro 3D相机，Bergman能够在不到一个小时的时间内捕捉到MEP房间的一个中密度单注册点云(200 MB)。因为他想要再次检查点云的准确性，他仍然花时间手动手动测量MEP房间，这大约需要2-3个小时来完成。一旦他有了点云，他可以上传和索引它在ReCap查看3D模型。他这样做是为了保留点云的着色，因为导入Matterport点云直接到Revit可以删除点的着色。

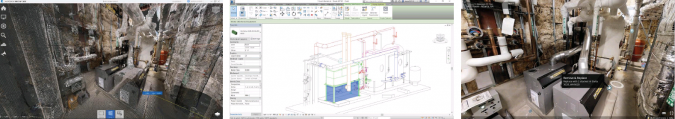

从那里，Bergman保存了ReCap文件，并将其直接导入到Revit模型上的3D结构。当他将点云数据与他的手工测量数据进行比较时，他发现这些数据精确到厘米。与类似的项目，建模在Revit与手测量将需要4-5天跟踪作为建立。点云，花了他2分钟。由于点云的准确性，未来的测量将被最小化，他的测量时间将减少60%。而且由于点云是作为单一的、完全注册的点云从Matterport交付的，因此无需花费时间手动注册数据以获得最终的点云。
在Revit建模时间减少了40%，这也加快了他的24/7访问完美的，身临其境的视觉参考工作场所。无需管理任何图像文件，就可以立即获得这些参考资料。同时具有精确的点云和视觉效果的建模是建模效率的关键。
Bergman经常会回到工作现场，从视觉上确认Revit模型是否符合现实。有了马特波特3D陈列馆，他再也不需要回到现场去确认现有条件的建模是否正确，这就从他的日程安排中减少了一天的行程。
Matterport到BIM工作流
- 使用Matterport Pro 3D相机扫描空间(30-60min/房间)
- 下载预先注册的Matterport点云(200mb)
- 将点云导入ReCap(保留着色)
- 导入ReCap文件到Revit
- 跟踪三维点云创建BIM模型
结果
在50%的时间内完成任务，使TL循环提供比以前低30%-40%的竞争性价格
建造MEP锅炉项目BIM模型的典型价格大约是1万美元，但经过优化的建模过程后，价格降到了5 -6万美元。Bergman估计，与手工或激光系统完成的项目相比，项目的完成时间减少了一半。通过加速这一过程，伯格曼能够提供更有竞争力的价格，这打开了他的新市场，并提高了他的员工的工资。
其他没有Matterport系统完成的项目，其不一致性大约增加了70%。有了Matterport，这个数字减少到了接近0。
“马特波特帮助我把比赛时间缩短了一半。我很高兴能利用这个新工具来改进BIM建模过程。”
艾林·伯格曼，TL圈子的老板
