打桩是一种具有深基础的垂直结构单元，被打入或钻入地面深处。在这个项目中，需要在浅水沙质地区创建一个深基础，该地区只有一个浅基础。传统打桩方案的步骤如下:
地面标记。人工瞄准桩
特别是考虑到具有挑战性的地表条件，传统的打桩方法在人工监视方面会造成沉重的工作量。
-挑战1:环境限制(海洋打桩)，标志容易移动和丢失
-挑战2:需要前工作和高强度工作
-挑战3:劳动力成本高，工作效率低
本文由ComNav技术)
| 客户 | 这个打桩项目被授予了斯里兰卡基金会和打桩服务有限公司。ComNav Technology作为打桩解决方案提供商支持该项目。 |
| 日期 | 10/2/2017——现在 |
| 位置 | 马莱拉岛，位于马尔代夫瓦图环礁南部 |
| 项目总结 | 设备: - 1x T300 GNSS接收机 1x起球系统平板(内置高精度OEM板) —2个AT330 GNSS天线 |
| 软件 | ——桩主 ——调查主 |
| 其他 | 电源、电缆、三脚架及相关配件 |
好处
-工程质量更好:内置ComNav高精度GNSS发动机，打桩精度提高到1-2cm。
-节省时间:无需预先作业，大大提高了打桩效率，缩短了建造期，并减少了劳力和建筑费用。
-使用方便:大屏幕(9英寸)高分辨率界面一目了然，提供清晰的语音导航，直观易懂，即使非专业人员也能流畅操作。

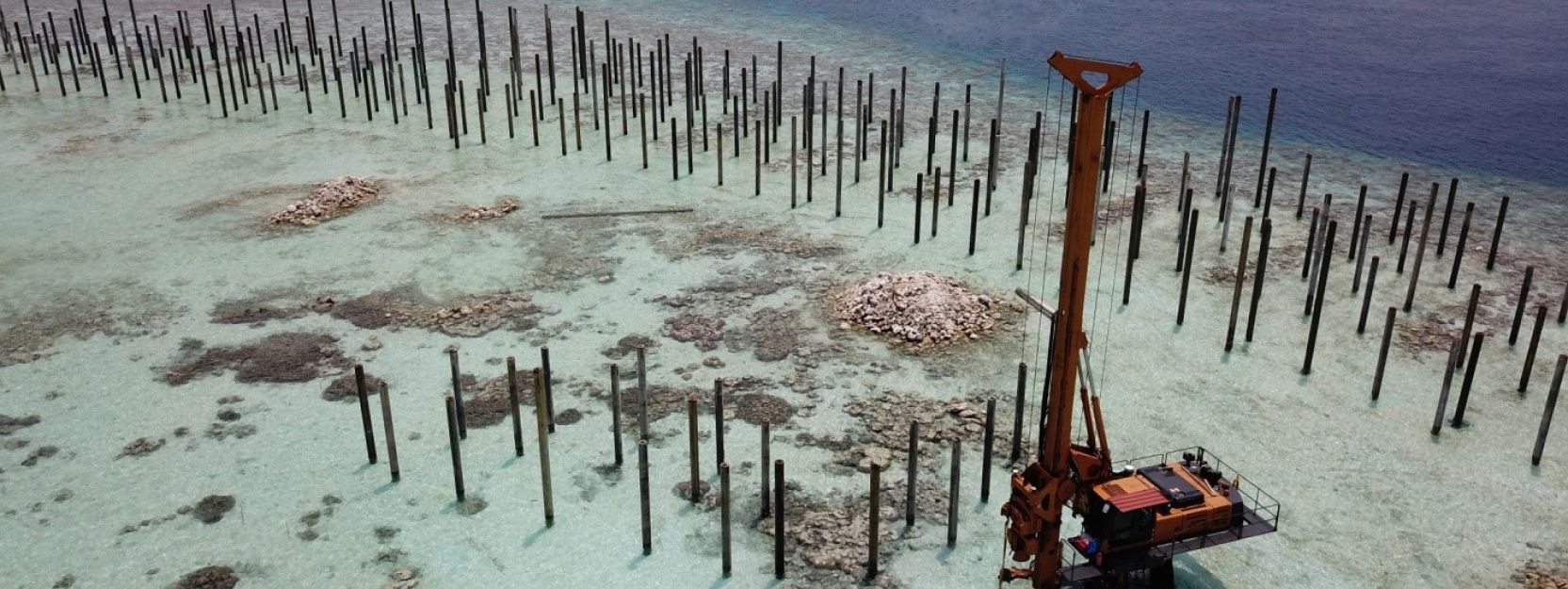

这两张照片(图2)显示了Aarah度假村项目的打桩、施工和完成阶段。在这个大型的打桩项目中，目标是建造64栋豪华水上别墅和12栋海滩建筑，包括餐厅、酒吧和水疗中心、运动俱乐部、儿童俱乐部等。本工程设计在浅水区施工，直径300mm，长6m或9m的微型桩超过1200根，最大埋深为地下3m。SinoGNSS的高精度打桩系统提供卓越的支撑服务。由于Aarah度假村位于浅海地带，传统的打桩方法需要大量的测量人员提前确定水下位置。这不仅需要高强度的工作，而且还会产生实时问题:即使通过放样非常精确地测量坐标，但由于打桩机的移动，主要坐标标记很快就会失去位置。巨浪、洋流和珊瑚礁会加剧这一缺点，进一步降低监视的准确性。此外，在后续的打桩过程中，由于人工瞄准，打桩精度会降低。在整个过程中，测量人员需要在水中工作，并在近距离内固定桩，这也会产生巨大的安全隐患。综上所述，传统的打桩方式是一种效率低、成本高、风险大的作业方式。
当LANKA FOUNDATION和pile SERVICES PVT LTD被授予该项目时，该公司迫切希望找到一种有效的方法来应对挑战。为了在中国寻找最优质的打桩解决方案，斯里兰卡联系了打桩机制造商徐工集团(-www.xcmg.com/en-eu/)，并选择了ComNav Technology作为系统供应商，因为其强大的品牌和经验。
与传统打桩方法相比，SinoGNSS打桩智能控制系统是一种全天候、高精度的解决方案，具有广泛兼容和易于管理的优点。通过软件系统控制和实时处理显示，可以大大减少现场测量员的数量和工作强度。该系统可以为客户提供实时定位指导、缩短施工周期、节约施工成本的实用解决方案，并实现智能可视化和监控，确保施工工作的高精度。
系统设计与设置
系统设置包括一个T300 GNSS接收器作为基站，一个Android工业级打桩系统平板作为漫游者，Pile Master软件和两套AT330天线和30米天线电缆。
操作程序
初步的数据准备
控制点数据由项目部加上打桩区CAD设计图纸或打桩位置坐标获得，并将打桩点数据导入软件。
建立基站
设置T300作为基站。SinoGNSS T300 GNSS接收机是一款高精度的RTK接收机，内置UHF Tx/Rx和4G互联网。它还坚固耐用，防水和防尘符合IP67标准，使其成为野外测量和测绘的理想设备。在UHF模式下设置T300作为基站，2瓦特内部UHF传输使工作距离达到5km，为本项目提供了方便。
系统安装
在锤座上安装两根天线，在驾驶室安装打桩板，天线电缆按打桩人走线布放。
机器操作
测量师按照指导界面和声音开车到指定地点进行打桩作业(全部由Pile Master软件完成)。
1.坐标系统和输入点
完成了工程的施工，输入了工程的坐标系参数，设计了桩的坐标。在这个项目中，为了便于查看，DWG文件被直接导入到Pile Master中。
2.计算桩心坐标
三个点(两个GNSS天线和一个桩芯)在固定三角形内。通过RTK获取两个GNSS点，然后利用这两个点可以方便地计算桩点。Pile Master软件对采集到的参数进行计算和转换，得到准确的三维坐标和桩的打入参数。
3.桩友用户界面桩大师
一方面，这个打桩系统的外部输出和输入单元构成了用户界面显示的基础，提供实时更新计算参数的打桩位置指导信息。另一方面，方便了与计算机的友好交互，便于输入各个系统的各种参数。
结论
作为打桩解决方案推出后的第一个海外项目，该项目得到了客户的高度好评。传统的打桩方法效率低，费时费力。同时，施工现场也有一定的危险性。SinoGNSS推出高精度、高效率的新型打桩解决方案。与传统的打桩方式相比，该项目几乎不需要任何前期工作，也不存在由于没有预放样而导致的坐标偏移问题。在这方面，该方法真正实现了实时、高精度、高效的打桩。
